miércoles, 20 de diciembre de 2017

Pruebas de Equipo de Subestación


Las pruebas de los equipos eléctricos tienen como fin verificar las condiciones en que estos se encuentran. Sirven para mantener la confiabilidad y continuidad del servicio eléctrico.

TIPOS DE PRUEBAS
Las pruebas eléctricas se denominan según el equipo y lugar donde estas se realicen. Por tanto existen pruebas en fábrica, pruebas de aceptación, pruebas de mantenimiento predictivo y
pruebas especiales de mantenimiento.


  • Pruebas de Fábrica: Tienen como objeto verificar las características, condiciones de operación y la calidad de fabricación del equipo antes de ser entregados al cliente. Pueden ser supervisadas por el cliente.
  • Pruebas de Aceptación: Son conocidas como las pruebas de las pruebas. Se realizan sobre equipos nuevos después de ser instalados y antes de ser energizados, también se debe efectuar en todo equipo que ha sido intervenido para realizar reparaciones mayores. Tienen como objeto lo siguiente:
    • Verificar que el equipo cumple con lo especificado.
    • Establecer referencias para pruebas futuras.
    • Determinar si la instalación del equipo es la correcta.
  • Pruebas de Mantenimiento Predictivo: Se ejecuta en intervalos regulares durante la vida útil del equipo. Su objetivo consiste en verificar si un equipo se encuentra en condiciones de operación adecuadas y detectar a tiempo fallas que pudieran afectar esta situación.
  • Pruebas Especiales de Mantenimiento: Se realizan cuando existen sospechas o certeza de que el equipo se encuentra en problemas. También se ejecutan sobre equipos sometidos a condiciones extremas.

METODOS DE PRUEBA
Existen pruebas para equipos con aislamiento sólido, liquido, gas o una combinación de ellos. Estas pruebas pueden ser en corriente continua y en corriente alterna, también pueden catalogarse como pruebas destructivas y pruebas no destructivas.

  • Pruebas de Corriente Continua: Como su nombre lo indica, son pruebas que se realizan aplicando voltaje o corriente continua (DC). Entre estas pruebas se pueden mencionar: Pruebas de alto potencial, pruebas de resistencia de aislamiento y pruebas de medición de resistencias.
Ventajas
a) Los esfuerzos eléctricos en corriente continua son considerados menos dañinos que los
correspondientes a corriente alterna. (No existe inversión de polaridad)
b) El tiempo de aplicación de energía continua (DC) no es tan crítico como en el caso de la aplicación de energía alterna AC.
c) La prueba puede ejecutarse progresivamente de forma tal que cualquier variación súbita de la
corriente de fuga, que pudiera indicar una falla en el aislamiento del equipo, permitiría parar la
prueba.
Desventajas
a) La distribución de los esfuerzos eléctricos en máquinas eléctricas sometidas a señales de prueba
en corriente continua, son diferentes a los existentes cuando se aplica corriente alterna.
b) La carga residual remanente luego de una prueba en DC puede causar daño al operador y debe ser
descargada al finalizar la prueba. El efecto de polarización debe ser considerado.

  • Pruebas de Corriente Alterna: Son pruebas que con excepción a la de alto potencial AC, producen esfuerzos eléctricos similares a los existentes bajo condiciones de operación del equipo. Entre este tipo de pruebas podemos mencionar: Pruebas de Alto Potencial, pruebas de factor de potencia, pruebas de relación de transformación y pruebas de análisis de respuesta en frecuencia: FRA
Ventajas
a) No queda carga residual luego de efectuar la prueba. El equipo bajo prueba no queda polarizado.
b) Permite verificar el aislamiento y las propiedades electromagnéticas de los diferentes arrollados de las máquinas eléctricas.
Desventajas
a) Algunas pruebas en corriente alterna como Hi Pot AC y VLF pudieran ser destructivas.
b) El tiempo de aplicación del voltaje puede ser crítico.

Las pruebas destructivas son del tipo en el cual se aplica voltaje o corriente hasta que el sujeto bajo prueba falle.Conducidas con el propósito de establecer la robustez de cierto diseño; se toma nota del nivel de energía bajo el cual el equipo llego a fallar.

Las pruebas no destructivas generalmente se efectúan a niveles de voltaje bajos donde el equipo bajo prueba rara vez resulta dañado.

Para más información sobre equipos de prueba en subestaciones viste la web:



miércoles, 29 de noviembre de 2017

Battery Discharger





En este video mostramos el fácil funcionamiento del Descargador de Baterías Amperis. El Descargador es muy sencillo de usar y no requiere una formación específica. La programación de las pruebas requiere menos de dos minutos y la operación es completamente automática.



miércoles, 15 de noviembre de 2017

Cámaras de efecto corona

En esta entrada, os presentamos las novedosas cámaras de efecto corona de Amperis usadas para detectar en donde se produce este efecto que es un indicativo claro de la degradación de los equipos o instalaciones y puede repercutir en fallas. Pero antes de empezar:
¿Qué es el efecto corona?
El efecto corona es un fenómeno eléctrico producido en un conductor cargado por la ionización del aire que lo rodea. Es causado por diferencias de potencial localmente altas.
¿Cuándo ocurre?
Ocurre de manera espontánea en las líneas de alta tensión, manifestándose como un halo luminoso. El halo puede ser rojizo o azulado.
¿Qués es una cámara efecto corona?
Es una cámara usada para visualizar las UV emitidas por descargas parciales externas (corona, chispas o arcos).

Amperis cuenta con los 3 modelos más avanzados de la familia CoroCAM, los cuales analizaremos seguidamente:

Cámara efecto corona: CoroCAM 6D

La sensibilidad de este modelo ha mejorado frente a su predecesora mediante el diseño de nuevos filtros y un diseño específico con poco ruido en la medida y un detector de alta sensibilidad. Se han añadido componentes electrónicos modernizados para reducir el peso, el ruido del sistema y el tamaño.

La coroCAM6D permite operar en modos diurno y nocturno. El modo nocturno simplemente quita el
filtro diurno para que se permita que más luz UV incida sobre el detector, elevando así la sensibilidad de la cámara. Un teclado con botones grandes para facilitar la operación (incluso con guantes) se coloca en la superficie superior.

Grabaciones de foto, vídeo y audio se pueden guardar en una tarjeta SD y descargar a través de USB.
Las baterías estándar de larga resistencia, se puede cambiar fácilmente. Todas estas características han sido integradas en un sistema ligero y robusto para la visualización de descargas de efecto de corona y arcos eléctricos.




Detección de efecto corona gracias a la CoroCAM 6D



Grabación de vídeo del efecto corona con la CoroCAM 6


Cámara efecto corona: CoroCAM 7

La coroCAM7 utiliza el mismo sistema de imágenes ultravioleta con filtro solar que la coroCAM6D, acompañado con una cámara visible de alta gama integrada en el mismo sistema y un visor.

La coroCAM7 se utiliza habitualmente para hacer inspecciones de infraestructuras de alta tensión que operen a partir de los 3.3 kV siendo capaz de detectar descargas eléctricas producidas por el efecto corona y arcos eléctricos. Tiene incorporado un visor ajustable (800 * 600 pixeles) y una pantalla LCD ( 640 * 480 pixeles) robusta, con ángulo variable y visible a contra luz.

Presenta también un detector de alta sensibilidad capaz de detectar emisiones UV de hasta 2.05 x 10-18W/cm2 lo cual permite la captación de las más pequeñas descargas producidas por el efecto corona.




Cámara efecto corona: CoroCAM 8


La coroCAM 8 es la cámara más demandada y más completa de toda la familia coroCAM de Amperis. Esta cámara combina 3 cámaras en 1:
  •  cámara térmica IR
  •  cámara de detección de efecto corona
  •  cámara de vídeo
Esta cámara está destinada para ser usada por inspectores profesionales de alta tensión La combinación de estas 3 cámaras hace posible realizar inspecciones térmicas y UV al mismo tiempo, ahorrando mucho tiempo y esfuerzo.

La eco-localización de descargas eléctricas y puntos calientes aportan al inspector una mejor visión de la causa donde se produce el fallo. Esta cámara puede ser utilizada para comprobar infraestructura de alta tensión a partir de 3.3kV

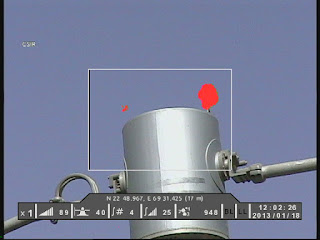

Imágenes tomadas por la CoroCAM 8, en donde se aprecia la precisión a la hora de detectar fallos en intalaciones.

PARA MÁS INFORMACIÓN SOBRE LAS COROCAM





jueves, 9 de noviembre de 2017

INMR WORLD CONGRESS 2017

La empresa Amperis ha participado en el  INMR WORLD CONGRESS 2017 celebrado entre el 5 y el 8 de Noviembre en Sitges-Barcelona, presentando su cámara de efecto corona coroCAM.

El INMR se ha desarrollado en el Meliã Hotel & Conference Center y ha consistido en un congreso en el auditorio para conferencias del propio hotel y una feria donde se han presentado las novedades del sector, en donde cada empresa ha expuesto sus productos.




Durante los 3 días que ha durado el evento, por el auditorio han pasado más de 100 oradores de distintas entidades (empresas, organizaciones, universidades,..) participando en distintas conferencias y presentando sus trabajos técnicos tratando temas clave para la industria del suministro eléctrico.

El público asistente ha brindado una gran acogida a la familia de productos que la empresa Amperis ha expuesto en la feria internacional: la cámara de efecto corona coroCAM. Esta familia de cámaras de efecto corona, ha suscitado gran interés entre los participantes y los profesionales del sector, destacándola como la mejor cámara de efecto corona del mercado por sus especificaciones y prestaciones.

Las camaras de efecto corona coroCAM combinan con gran precisión la cámara de video, la corona ciega y la variable IR. Tiene una cámara visible de alta gama, una cámara de infrarrojos IR y una cámara UV. Combinando estas 3 cámaras le permiten al inspector realizar inspecciones térmicas IR y UV al mismos tiempo ahorrando tiempo y esfuerzo.



La coroCAM es una cámara portátil y ergonómica diseñada para inspectores. Está diseñada para realizar inspecciones térmicas de intensidad de radiación ultravioleta y radiación infrarroja.

Es la cámara de infrarrojos y ultravioleta más avanzada del mercado con múltiples características que la hacen única como:

  • Cámara visible de alta especificación
  • Para inspecciones ultravioleta e infrarroja.
  • Portatil y fácil manejo.
  • Funciones específicas con teclas rápidas.
  • GPS integrado
  • Grabación de metadatos
  • Paletas de colores
  • Puntero laser
  • Entre otras caracteríticas
Más información en la web de Amperis: www.amperis.com


martes, 7 de noviembre de 2017

Simulador / descargador de baterías

Hoy hablamos a cerca del simulador de baterías. Un equipo diseñado para verificar el correcto funcionamiento del cargador de baterías industrial.
El cargador de baterías es el equipo encargado de proporcionar carga a la batería  hasta recuperar completamente la energía extraída, por lo que tiene una gran importancia para optimizar la vida útil de la batería. Si verificarmos que la operación de carga se realiza adecuadamente ayudaremos a que la batería se cargue más rápido y que tarde más tiempo en descargarse, optimizando así su ciclo de vida.

El  simulador de baterías de Amperis elimina la necesidad de conectar una batería al cargador para poder probarlo y permite conocer el estado de la batería para realizar un mejor mantenimiento y las reparaciones necesarias, optimizando la capacidad diaria y la vida útil de la batería. La gran ventaja es que el equipo es muy sencillo y está diseñado para probar cargadores de baterías de cualquier tensión y potencia de forma rápida.

Los principales usos del simulador de baterías Amperis son:
• probar cargadores de baterías.
• descargar baterías (mayores de 24V)
• determinar la capacidad de la batería o identificar las baterías defectuosas o células en conjuntos de baterías

Como características destacadas está el regulador de alta frecuencia IGBT (que permite al equipo trabajar con corriente y tensión constante), el panel digital programable, su construcción robusta, compacta y portátil (tiene ruedas)y el sistema de protección inteligente.


En el panel frontal del equipo encontramos: un voltímetro Digital, un amperímetro analógico, un selector de tensión de prueba (de 12V a 80 V), potenciómetro de ajuste fino de tensión y de selección de corriente (0-200 A)



Características especiales, para máxima fiabilidad y flexibilidad:
• Posee un autotest que realiza una parada automática en caso de fallo.
• Dispone de protección térmica de todos los componentes en caso de sobretemperatura
• Tiene una carcasa doble de acero de 2 mm para conseguir un máximo aislamiento térmico
• Tiene ruedas que permite desplazarlo sin dificultades.

En cuanto a la tensión de entrada, el rango es amplio de 85-135 o 180-250 VCA, la frecuencia puede ser de 50 o 60Hz, la entrada de corriente alterna es monofásica y la potencia máxima son 250W.

Todas esta características y especificaciones convierten al simulador de baterías de Amperis en la solución perfecta para probar el funcionamiento de cualquier cargador de baterías industriales.

Más info sobre el descargador/simulador de baterías en el link :


lunes, 6 de noviembre de 2017

¿Qué es un banco de carga?

En esta entrada del blog pretendemos explicar que es el equipo y para que se usa. El banco de carga es un dispostivo diseñado para suministrar cargas eléctricas, el objetivo es el de probar suministros de energía eléctrica. Basicamente lo que el equipo hace es simular condiciones variables de carga eléctrica, estas condiciones se monitorizan y se pueden controlar, medir y registrar con precisión.
El objetivo de estos dispositivos es probar el sistemas de protección de energía en condiciones de carga pero sin riesgo de suministro a cargas protegidas.
El equipo está dentro de una armadura metálica, y está compuesto por unas resistencias de grandes dimensiones con un sistema de refrigeración. Tiene unos ventiladores para evacuar el calor generado y una electrónica mediante la cual se regula la carga en saltos mínimos de hasta 1kW. Un software procesa toda la información recogida durante la prueba y con esta información realizamos reportes del funcionamiento del generador durante todo el proceso.

Aplicaciones del banco de carga.
• Prueba de grupos generadores eléctricos (en fábrica): Los bancos de carga, asociados a un grupo electrógeno, permiten cargar el grupo con el fin de evitar las incrustaciones en los motores diesel y que se desgasten prematuramente, particularmente con baja potencia.

• Pruebas de sistemas UPS: Los grupos electrógenos y otros motores que generan electricidad para sistemas de emergencia (hospitales, data center,..) deben ser probados cada mes. Estas pruebas son realizadas por medio de bancos de carga que permiten determinar su capacidad de funcionamiento y su reactividad para ponerse en marcha.

• Pruebas de sistemas de baterías: El banco de carga permite descargar o deslastrar la batería para evitar que se desgaste prematuramente. Se utilizan especialmente en los laboratorios de electricidad, en las plataformas de ensayo, en los centros de datos y en las telecomunicaciones.

• Para reducir problemas de sublimación de motores Diesel: Uno de los usos más destacados de los bancos de carga es eliminar o reducir acumulación de carbón en el interior de los cilindros de los motores diesel en grupos generadores de emergencia o respaldo, a causa de la baja o nula carga con que operan la mayor parte de su vida útil (un caso extremo son los generadores de emergencia, que se suelen arrancar periódicamente para comprobar su funcionamiento pero sin conectarles ningún consumo).

• Banco e ensayo: Los bancos de carga se utilizan para probar y ajustar los aparatos de protección y de corte..
• Pruebas de sistemas de “tierra”.
• Pruebas de Turbinas generadoras.
Amperis ofrece Bancos de Carga para diferentes aplicaciones y de diferentes capacidades, resistivos o reactivos.

Los bancos de carga pueden ser portátiles, instalación permanente o montados sobre remolque para exteriores, montados sobre radiador.

 Consulte en Amperis las distintas opciones:



www.amperis.com
